در این ویدیو آموزشی آموزشگاه فن آموزان ، نحوه تایم گیری موتور پراید، تایم کردن میل لنگ ماشین پراید، تایم کردن میل سوپاپ پراید، روش باز کردن تسمه تایم و روش بستن تسمه تایم آموزش داده می شود.
ویدیو آموزش تایم گیری موتور پراید و تنظیم تسمه تایم میل لنگ و میل سوپاپ
برای تایم گیری موتور پراید در مرحله اول باید تسمه کولر، تسمه دینام، قاب تایم، فولی واتر پمپ و فولی سر میل لنگ را باز کنید. بر روی میل لنگ پراید یک زائده کوچک به شکل نیم هلال با یک فلش کوچک روی آن، قرار گرفته است؛ در تایم میل لنگ پراید نوک فلش باید در وسط قسمت هلالی قرار بگیرد.
دو عدد زائده و یا خط نیز روی میل سوپاپ پراید با حالت 90 درجه نسبت به یکدیگر قرار دارند؛ می توان آن ها را ساعت 12:15 و یا 03:00 نیز در نظر گرفت. زمانی که اولین زائده از پله بالا رد شود، زائده دوم باید دقیقا با زائده یا فلش روی درب سوپاپ در یک راستا قرار بگیرد و زائده اول نیز باید با قسمت وسط سمت راست درب سوپاپ در یک راستا باشند.
به دلیل اینکه اکثر میل سوپاپ ها بخاطر نوع ریخته گری آن ها دارای کیفیت ساخت بالایی نیستند، کافیست هم راستا بودن قسمت بالایی را چک کنید و از آن تایم بگیرید. همچنین اگر از سمت روبرو با یک چشم به آن نگاه کنید، به راحتی می توانید تراز وسط را بگیرید و تسمه را در بیاورید و جا بیاندازید.
در خودرو های پراید ساخت قبل از سال 1394 که موتور معمولی دارند، درب سوپاپ و منیفولد از جنس فلزی است و اگر تعمیرات خیلی اساسی بر روی سر سیلندر این ماشین ها انجام نشده باشد، زمانی که تسمه تایم پاره شود، احتمال اینکه سوپاپ و پیستون به همدیگر برخورد نکنند و آسیب نبینند وجود دارد؛ در این حالت می توان بدون آنکه مشکلی ایجاد شود تسمه تایم را تعویض کرد.
اما در خودرو های پراید بعد از 1394 و پراید هایی که بر روی درب آن ها HP+ و Euro 4 درج شده است، درب سوپاپ و منیفولد آن ها هر دو پلاستیکی هستند و به دیللی اینکه در این خودرو ها تراکم بیشتر شده است، اگر تسمه تایم پاره شود سوپاپ و پیستون به همدیگر برخورد می کنند و باید سر سیلندر باز شود و تعمیرات اساسی بر روی آن انجام شود.
روش باز کردن تسمه تایم پراید
برای باز کردن تسمه تایم پراید با یک آچار 12 بلبرینگ سفت کن را شل کنید. سپس یک پیچ گوشتی دو سوی بلند را اهرم کرده و بلبرینگ را به سمت عقب فشار دهید. زمانی که بلبرینگ مقداری عقب رفت، پیچ سفت کن را مقداری سفت کنید تا بلبرینگ در جای خود ثابت بماند.
با انجام این کار تسمه شل شده و می توانید آن را خارج کنید. قبل از نصب تسمه تایم جدید دقت کنید تایم درست باشد و سپس تسمه را جا بندازید.
نوشته های درج شده روی تسمه، در هنگام جا انداختن تسمه باید به سمت خودتان قرار بگیرد و اگر روی آن فلشی کشیده شده است، حتما فلش به سمت چرخش موتور قرار بگیرد.

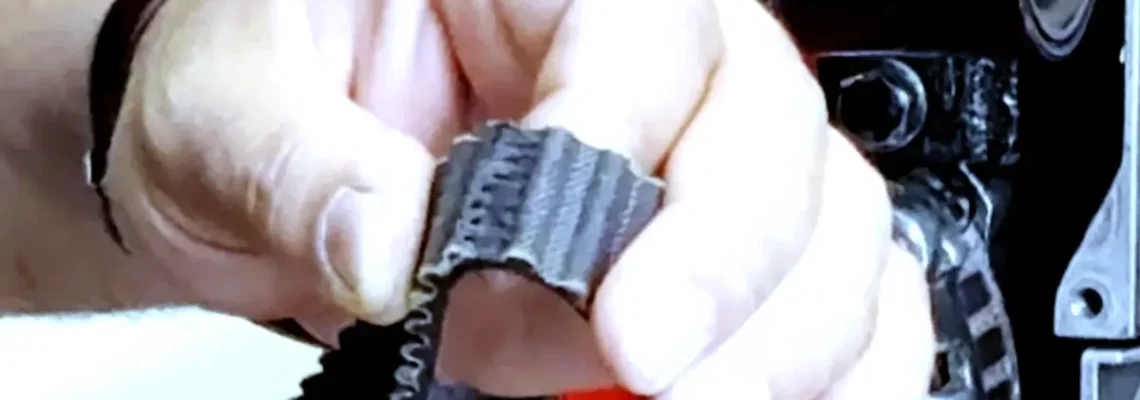

در هنگام خرید تسمه تایم اگر دوخت تسمه از سمت داخل قابل مشاهده است، این تسمه خوب نیست. نوشته های چاپی درج شده روی تسمه باید دقیق و پر رنگ باشند، در غیر این صورت تسمه تقلبی است و ارزش بستن ندارد.
روش بستن تسمه تایم پراید
تسمه جدید را از سمت پایین جا بیندازید، سپس تسمه را از سمت مخالف بلبرینگ سفت کن مقداری بکشید و لبه های آن را جا بزنید.
پس از جا زدن تسمه، زمانی که مطمئن شدید تایم درست است، تسمه را به داخل فشار دهید. با استفاده از آچار 12 بلبرینگ سفت کن را شل کنید. با شل کردن آن، بلبرینگ به دلیل فنری که در پشت آن قرار گرفته است خودکار به سمت جلو حرکت می کند. یک مقدار از پشت آن را فشار دهید و سپس رها کنید.
مجدد بلبرینگ را سفت کنید و فولی سر میل لنگ را ببندید تا موتور یک دور کامل بچرخد. در صورت درست بودن تایم بقیه اجزای باز شده را ببندید و در نهایت موتور ماشین با یک استارت آماده حرکن است.
