شیر چهارطرفه یا ریورسینگ یکی از قطعات مهم در سیستم های تهویه مطبوع است که امکان تغییر جهت جریان مبرد را فراهم می کند. شیر چهار طرفه در سیستم های سرمایشی و گرمایشی دوگانه کاربرد دارد. در این نوشته آموزشگاه فن آموزان نحوه تعویض و حذف شیر چهارطرفه را به صورت تخصصی بررسی می کنیم. با شرکت در دوره های آموزش تعمیرات کولر گازی و آموزش تعمیرات پکیج در آموزشگاه فن آموزان می توانید مهارتهای این شغل را در کارگاههای عملی و مجهز یاد بگیرید و کسب و کار خودتان را راه اندازی کنید.
ویدئو آموزش نحوه حذف و تعویض شیر چهارطرفه کولر گازی
ساختار و عملکرد شیر چهارطرفه
شیر چهارطرفه یک لوله ورودی (شارژ) دارد که وظیفه هدایت مبرد به سمت کندانسور را بر عهده دارد. در مسیر برگشت، مبرد از اواپراتور بازگشته و به سمت خط ساکشن هدایت می شود. سیستم گردش سرما، اساس عملکرد سیستم های تهویه مطبوع را تشکیل می دهد.
تعویض و حذف شیر چهارطرفه در کولرگازی
قبل از شروع عملیات تعویض شیر چهار طرفه کولر گازی، باید شرایط کاری مناسبی فراهم کنید. محل کار باید ثابت و ایمن باشد و از ابزار مناسب و استاندارد استفاده کنید. تمامی اتصالات برقی و سیم ها را جدا کنید و عایق های حرارتی را برداشته و محیط را برای کار آماده کنید.

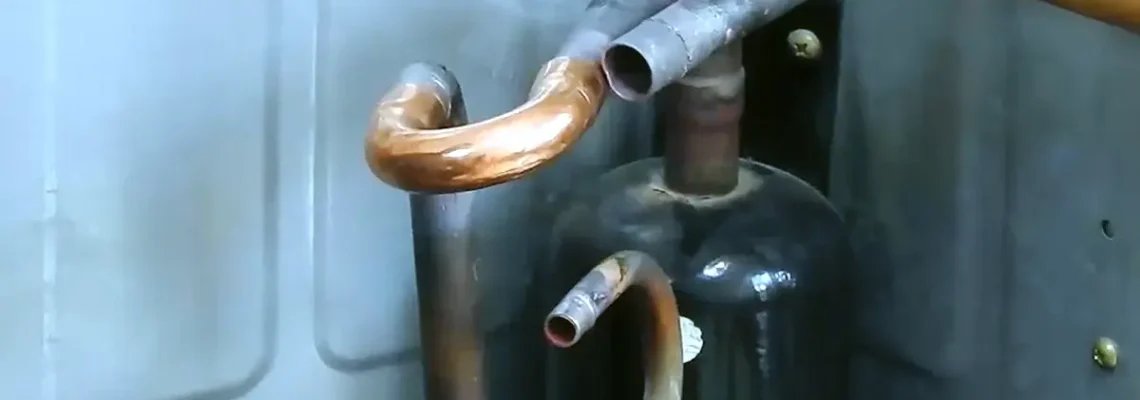

جدا سازی لوله های شیر چهارطرفه
برای جداسازی لوله ها، بهترین روش این است که لوله های جلوی دست و راحت تر را با توجه به کارکردشان جدا کنید و از ورق آلومینیومی یا محافظ مناسب برای جلوگیری از آسیب به سایر قطعات استفاده کنید.
شیر چهارطرفه ممکن است به صورت افقی یا عمودی نصب شده باشد. در نمونه مورد بحث ما که در پایین تصویر را مشاهده میکنید، شیر به صورت افقی نصب شده است اما شیر چهار طرفه عمودی نیز موجود می باشند.
اصل مهم در جداسازی لوله های شیرچهار طرفه، شروع از آزادترین و در دسترس ترین لوله است. به عنوان مثال، اگر یکی از لوله های متصل به شیر، فضای بیشتری برای دسترسی دارد، آن را اول باید جدا کرد.
سپس به ترتیب سراغ لوله های با دسترسی آسان تر باید رفت.
در نهایت، آکوماتور ثانویه که معمولاً ثابت تر است را همراه با شیر جدا کنید.
آکوماتور ثانویه به بدنه دستگاه متصل است. می توانید آکوماتور ثانویه را همراه با شیرجدا کنید یا به تنهایی. در بسیاری موارد، جداسازی همزمان آکوماتور و شیر کار را ساده تر میکند، زیرا نیازی به جداسازی اتصال بین آکوماتور و شیر نخواهد بود.
محافظت از قطعات اطراف
برای سر پیکی که انتخاب می کنید حتماً از ورق آلومینیومی یا محافظ مناسب دیگری استفاده کنید تا از آسیب دیدن قطعات اطراف جلوگیری شود.
محافظ را پشت محل شعله قرار دهید تا حرارت به سایر قسمت ها منتقل نشود. این اقدام پیشگیرانه، از آسیب های ناخواسته به سیستم جلوگیری می کند.
حتما تمام سیم های برقی را جدا کنید. پوشش های محافظ مانند لباس کمپرسور را برداشته و عایق های مویی را دور کنید تا از خطر آتش سوزی جلوگیری شود.
در فرآیند جداسازی شیر چهارطرفه، انتخاب روش مناسب مانند استفاده از اکسیژن اهمیت زیادی دارد. ابتدا، فقط از اکسیژن برای گرم کردن اتصالات استفاده کنید
شیر اکسیژن را زیاد سفت نکنید تا به قطعات آسیب نرسد. هدف فقط گرم کردن اتصال به اندازه ای است که بتوان آن را جدا کرد.
پس از گرم شدن ، اتصال را از محل خود جدا کرده و به سمت عقب هدایت می کنیم تا فضای کار بیشتری داشته باشیم.
تنظیم شعله برای جداسازی مؤثر شیر چهارطرفه
برای جداسازی اتصالات، باید حرارت مناسبی ایجاد کنید. سعی کنید از شعله تیزتر استفاده کنید، زیرا این نوع شعله کار جداسازی را سریع تر و راحت تر می کند.
برای سهولت در کار، ابتدا یکی از لوله های متصل به شیر را آزاد کنید. این لوله باید به گونه ای انتخاب شود که جداسازی آن فضای بیشتری برای دسترسی به سایر اتصالات فراهم کند.
در برخی موارد، می توان شیر را همراه با یکی از لوله های متصل به آن را باهم جدا کرد. این روش فضای دست بیشتری برای کار ایجاد می کند و فرآیند را ساده تر می سازد.
بررسی تناسب لوله ها با شیر چهارطرفه جدید
پس از آزاد کردن لوله های متصل به شیر چهارطرفه قدیمی، باید تناسب آنها را با شیر جدید بررسی شود. این مرحله بسیار مهم است زیرا اطمینان می دهد که اتصالات جدید به درستی انجام خواهد شد. ابتدا باید بوبین شیر را جدا کنید و سپس بررسی کنید که آیا لوله های موجود با ورودی و خروجی های شیر جدید هم خوانی دارند یا خیر.
حتما باید بررسی شود که آیا شیر چهار طرفه، متناسب با لوله ها است یا خیر؟
همنطور که در تصویر زیر مشاهده میکنید یکی از لوله های کوچک تر نیاز به گشاد شدن جزئی دارد تا به درستی با شیر جدید متناسب شود.
سپس لوله بعدی را که قبلاً جدا شده است آزمایش کنید تا اطمینان حاصل کنید که با شیر جدید متناسب است. هانطور که در تصویر زیر مشاهده میکنید ، لوله متناسب بنظرمی رسند.
روش حذف شیر چهارطرفه
اگر تصمیم به حذف کامل شیر چهارطرفه دارید، باید نقشه دقیقی برای اتصال مجدد لوله ها داشته باشید. در این روش، لوله دیسشارژ (خروجی) مستقیماً به لوله کندانسور متصل می شود.
برای انجام این کار، می توانید لوله دیسشارژ را کمی خم کنید، بالا بیاورید و با استفاده از یک تبدیل مناسب به لوله کندانسور متصل کنید.
در فرآیند حذف شیر چهارطرفه، یکی از مهم ترین مراحل، اتصال صحیح لوله های سیستم به یکدیگر است. دو لوله اصلی سیستم باید با استفاده از قطعات یو شکل به یکدیگر متصل شوند. این قطعات یو در بازار با سایزهای مختلف موجود هستند و می توانید متناسب با قطر لوله های سیستم خود، اندازه مناسب را انتخاب کنید.
لوله اولیه و لوله ثانویه باید به یکدیگر متصل شوند. برای این منظور، چند روش وجود دارد.
می توانید مستقیماً از یک قطعه یو استفاده کنید.
در صورت نیاز، یک تبدیل به همراه یو به کار ببرید.
یک قطعه یو را به لوله اول متصل کنید و سپس آن را به سمت جلو هدایت کرده و با یک یوی دیگر به لوله دوم متصل کنید.
روش دیگر این است که یکی از لوله ها را کمی خم کنید، به سمت بالا هدایت کنید و در محل مناسب، هر دو لوله را با استفاده از قطعات یو به یکدیگر متصل کنید.
در فرآیند اتصال، پس از نصب قطعه یو، دو لوله مورد نظر به یکدیگر راه پیدا می کنند و جریان سرد کننده می تواند بین آنها برقرار شود.
هنگام کار با لوله ها و اتصالات، به یاد داشته باشید که این قطعات پس از جوشکاری یا حرارت دادن بسیار داغ می شوند. از دست زدن به قطعات داغ خودداری کنید تا از سوختگی جلوگیری شود.
برای تکمیل حذف شیر چهارطرفه، لوله دیسشارژ (خروجی کمپرسور) را مستقیماً به لوله کندانسور متصل می کنیم. این اتصال مستقیم باعث می شود که برخلاف سیستم دارای شیر چهارطرفه، سیستم فقط در یک حالت (معمولاً سرمایش) کار کند و قابلیت تغییر به حالت گرمایش را نداشته باشد.
به عبارت دیگر، سیستم به صورت تک فصلی عمل خواهد کرد. در پایان، بوبین الکتریکی شیر چهارطرفه و سیم های متصل به آن را جدا کرده و کنار گذاشته میشوند، زیرا دیگر نیازی به آنها نخواهد بود.
مراحل تعویض شیر چهارطرفه
اگر به جای حذف، قصد تعویض شیر چهارطرفه را دارید، باید لوله ها را در جای صحیح خود روی شیر جدید قرار دهید.
برای این منظور،
- ابتدا لوله ها را در موقعیت مناسب خود قرار دهید.
- در مورد لوله های با قطر کوچک تر، ممکن است نیاز باشد که آنها را کمی گشاد کنید
- یا با استفاده از جوشکاری مناسب، پوشش اضافی روی آنها ایجاد شده را پاک کنید تا با شیر جدید متناسب شوند. اما بهترین راه گشاد کردن لوله است.
توصیه های کاربردی برای اتصال لوله ها:
دلیل اینکه جوشکاری برای گشاد کردن لوله ها استفاده نشود، زمان بر بودن آن است زیرا برای تعویض شیر چهارطرفه اصلا نباید زمان زیادی را هدر دهیم
یا میتوان گفت برای گشاد کردن لوله های کوچک تر، نیازی به گشاد کردن زیاد نیست. گشاد کردن بیش از حد می تواند فرآیند جوشکاری را زمان بر کند، در حالی که در تعویض شیر چهارطرفه، سرعت عمل اهمیت زیادی دارد. توصیه می شود لوله ها را فقط به اندازه ای گشاد کنید که به راحتی با اتصالات شیر جدید متناسب شوند.
پس از آماده سازی لوله ها، آنها را در جای صحیح خود قرار دهید. اطمینان حاصل کنید که هر لوله دقیقاً در محل مناسب خود قرار گرفته است. این دقت در جایگذاری لوله ها برای عملکرد صحیح سیستم پس از تعویض شیر چهارطرفه بسیار مهم است.
با رعایت این نکات و اصول، می توانید فرآیند حذف یا تعویض شیر چهارطرفه را با موفقیت انجام دهید و عملکرد مناسب سیستم تهویه مطبوع خود را تضمین کنید.
محافظت از پیستون داخلی شیر
این مرحله بسیار مهم است زیرا پیستون داخلی شیر چهارطرفه نباید حرارت ببیند.22:14 از دستمال خیس، داشتن ظرف آب در کنار خود، خمیر مخصوص جوشکاری یا دستمال های آشپزخانه برای محافظت و گرفتن حرارت استفاده کنید. دستمال را به صورت بوکسوری دور شیر بپیچید و مرتباً آن را خیس نگه دارید تا اصلا گرم نشود. (پیستون داخل دستگه نباید آب شود).
بهتر است یک همکار داشته باشید که حین کار، آب روی شیر بریزد تا از گرم شدن بیش از حد جلوگیری شود.
توصیه های کلیدی برای ایمنی و کارایی
همیشه از میز کار ثابت و بدون چرخ استفاده کنید تا از حرکت ناگهانی جلوگیری شود
شعله را با دقت تنظیم کنید. شدت مناسب برای جداسازی سریع اما ایمن
در محیط های با جریان هوا، موقعیت خود را طوری تنظیم کنید که شعله پایدار بماند
ترتیب منطقی برای جداسازی لوله ها را رعایت کنید. از آزادترین لوله شروع کنید
از تجهیزات محافظتی مانند دستکش مقاوم به حرارت استفاده کنید
حواس خود را کاملاً به کار متمرکز کنید و از عوامل حواس پرتی دوری کنید
با رعایت این نکات، می توانید عملیات جداسازی شیر چهارطرفه را با ایمنی و کارایی بالا انجام دهید.
به یاد داشته باشید که در محیط کارگاهی، شما ممکن است در حال آماده سازی محصول برای تحویل به مشتری باشید. بنابراین، اگر در حین کار آسیبی به قطعات وارد شود، ممکن است عملکرد سیستم تهویه مطبوع شما دچار اختلال شود. همچنین، برای تسریع در جوشکاری، می توانید از حرارت مناسب استفاده کنید و ابتدا زیر کار را جوشکاری کنید تا اتصالات به خوبی برقرار شوند.
